【產品簡介】:PFW歐版反擊破碎機是在傳統反擊式破碎機的基礎上,對反擊破核心部件轉子進行了特殊加工改良,采用特制的重型轉子獲得更高的轉動慣性,配以高耐磨材料制成的破碎腔制造而成。
【進料粒度】:250-700mm
【加工物料】:適合對各種軟、中硬礦石進行粗碎、中碎、細碎作業,如: 石灰石、 長石、 方解石、 滑石、 重晶石、 稀土、 粘土、 高嶺土、 白云石、 高嶺土、 石膏、 石墨 等。
【應用范圍】:適用于冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門,以及高速公路建設、水利工程、建筑碎石、機制砂加工等領域。
24小時銷售熱線:185-3719-3119
雙優重工PFW歐版反擊破碎機的介紹——破碎兼?zhèn)湔危?/strong>
雙優重工PFW歐版反擊破碎機是在傳統反擊式破碎機的基礎上,對反擊破核心部件轉子進行了特殊加工改良,采用特制的重型轉子獲得更高的轉動慣性,配以高耐磨材料制成的破碎腔制造而成,其中三腔破碎在細碎和超細碎作業中表現較為突出,而兩腔破碎可大大簡化粗中碎作業的工藝流程。主要應用于石料廠碎石制砂生產、城市建筑垃圾處理、礦渣回收等。
雙優重工PFW歐版反擊破碎機的性能——耐磨損、產量大!
1、破碎腔體更大,進料口大;
2、破碎機腔體由結構鋼板焊接而成,得以更高的強度,比傳統反擊破更耐用;
3、整體式鑄鋼結構軸承座與破碎機架完全配合,大大增強了徑向強度;
4、粗碎、細碎篩分系統,可以單機組獨立作業,也可以靈活組成系統配置機組聯合作業;
5、破碎比大,可達40,因此可以簡化破碎流程,可使三段破碎變成兩段或一段破碎,降低選礦廠設備費用;
6、改進后的調整裝置減少停機和檢修時間。
雙優重工PFW歐版反擊破碎機工作原理——必路多次循環,一次破碎成型!

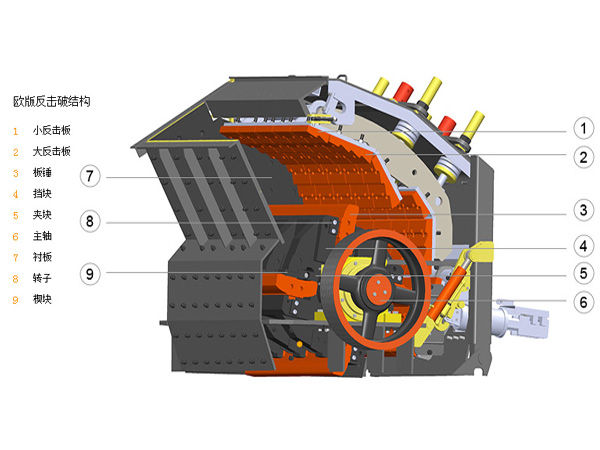

(歐版反擊破的剖視圖)
雙優重工PFW歐版反擊破碎機是一種利用沖擊能來破碎物料的破碎機械。機器工作時,在電動機的帶動下,轉子高速旋轉,物料進入板錘作用區時,與轉子上的板錘撞擊破碎,后又被拋向反擊裝置上再次破碎,然后又從反擊襯板上彈回到板錘作用區重新破碎,此過程重復進行,物料由大到小進入一、二、三反擊腔重復進行破碎,直到物料被破碎至所需粒度,由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的?!∈嫌蓹C(jī)器上部直接落入高速旋轉的轉盤;在高速離心力的作用下,與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎,石料在互相打擊后,又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎,從下部直通排出。形成閉路多次循環,由篩分設備控制達到所要求的粒度。
雙優重工PFW歐版反擊破碎機技術參數:
型號 | 規格 | 進料口尺寸 | 進料邊長 | 處理能力(m3/h) | 功率 |
外形尺寸 |
重量 |
SYPFW1107‖ | Φ1150×700 | 800×900 | ≤500 | 50-100 | 90-132 | 1860×1510×2330 | 8.2 |
SYPFW1110‖ | Φ1045×1000 | 1170×1100 | ≤800 | 80-120 | 110-132 | 2190×1770×2700 | 12.6 |
SYPFW1113‖ | Φ1045×1300 | 1170×1360 | ≤800 | 150-300 | 110-160 | 2200×2000×2530 | 14.4 |
SYPFW1312‖ | Φ1300×1170 | 1200×1200 | ≤800 | 200-400 | 132-200 | 2520×2050×2970 | 17.5 |
SYPFW1315‖ | Φ1300×1550 | 1580×1200 | ≤900 | 250-500 | 160-250 | 2520×2460×2790 | 21.5 |
SYPFW1320‖ | Φ1300×1930 | 1980×1200 | ≤1000 | 300-600 | 200-300 | 2520×2890×2790 | 25.8 |
SYPFW1107||| | Φ1150×700 | 800×900 | ≤500 | 50-100 | 90-132 | 2260×1510×2330 | 9.0 |
SYPFW1110||| | Φ1045×1000 | 1170×1100 | ≤800 | 80-120 | 110-132 | 2600×1770×2700 | 13.5 |
SYPFW1113||| | Φ1045×1300 | 1170×1360 | ≤800 | 150-300 | 110-160 | 2620×2000×2530 | 15.5 |
SYPFW1312||| | Φ1300×1170 | 1200×1200 | ≤800 | 200-400 | 132-200 | 2920×2050×2970 | 18.4 |
SYPFW1315||| | Φ1300×1550 | 1580×1200 | ≤900 | 250-500 | 160-250 | 2920×2460×2790 | 22.5 |
SYPFW1320||| | Φ1300×1930 | 1980×1200 | ≤1000 | 300-600 | 200-300 | 2920×2890×2790 | 27.8 |
SYPFW17150||| | Φ1150×1550 | 1580×1600 | ≤1100 | 400-700 | 320-500 | 3860×3090×3870 | 41.6 |
SYPFW1720||| | Φ1150×1930 | 2000×1600 | ≤1300 | 500-800 | 400-630 | 3860×3410×3870 | 48.8 |
